液位仪表 >> 液位控制器 >> UQK-71，液位控制器（有防爆型） |
 |
 |
| |
|
产品编号： |
102902716 |
产品名称： |

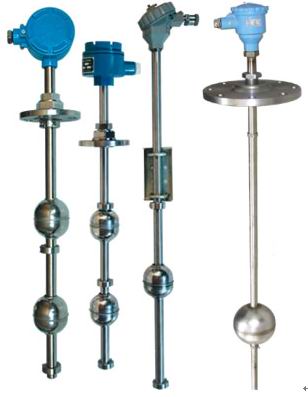

UQK-71，液位控制器（有防爆型） |
规 格： |
UQK-71 |
产品备注： |
杆式液位控制器 |
产品类别： |
液位仪表 |
| |
|
|
产 品 说 明 |
一：液位控制器产品用途
UQK-71系列干簧式浮球液位控制器，广泛用于民用建筑用水池、水塔、水箱，
以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种
液位的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导
电液体，本控制器可对液位进行自动控制。
二：液位控制器主要技术参数
要技术参数
1、测量范围G型（不锈钢）≤4m，（4m以上协商解决） F型（氟塑料）≤4m 2、被测介质温度 国产干簧管－10℃~+80℃，进口干簧管－10℃~+120℃ 3、被测介质比重：＞0.7g/cm3 4、工作压力：≤1.6MPa 5、干簧管触点容量：220VAC，1A
三：液位控制器结构原理
在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下
时干簧管的触点随着发生动作，从而达到控制液位的目的。可驱动泵对液位进行全自
动控制
四：液位控制器安装和接线
1、法兰安装G－法兰标准HG20592－97DN150、PN1.6（其它法兰标准协商解决）螺纹
安装螺纹尺寸M30×2 2、传感器与显示仪之间的联接线不能与交流电源同路敷设，因为感应交流电有可能会影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。 3、 传感器装在被测容器上，其安装方法见图二，传感器下端最好与容器底部固定牢。 4、由于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接后段将焊缝锉平正，并做好水压试验（压力小于0.6MPa）确定不漏方可使用，F型的传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。
|
|
|
