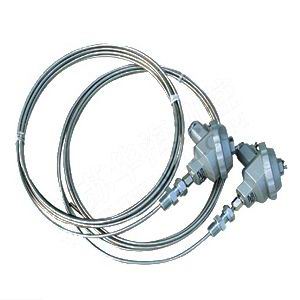

一:产品概述: 铠装热电偶、热电阻通常应用于装配式热电偶、热电阻安装困难的场所,既可以作为温度传感器直接使用,又可作为装配式热电偶、热电阻的感温元件,具有特殊的使用价值。在对轴瓦,轴承,电机转子等狭窄,弯曲部位的温度测量和控制中发挥着特殊作用。 二:产品特点 1:测量精度高,反应灵敏。 2:热响应速度快(最快达0.5S),不锈钢外套,一次性拉拨成形。 3:耐腐蚀,使用寿命长。 4:管径细有韧性,易弯曲,耐震动,能在狭窄、曲折位置安装。 5:作为装配式热电偶、热电阻的测量元件使用时,能起到更换快捷,双层保护作用。
三:技术参数
型 号 |
WZPK-136/WZPK2-136
WREK-236/WZPK2-236
WRNK-436/WZPK2-436 |
WZPK-166/WZPK2-166
WREK-266/WZPK2-266
WRNK-466/WZPK2-466 |
WZPK-176/WZPK2-176
WREK-276/WZPK2-276
WRNK-476/WZPK2-476 |
WZPK-196/WZPK2-196
WREK-296/WZPK2-296
WRNK-496/WZPK2-496 |
分度号 |
Pt100 |
Pt100 |
Pt100 |
Pt100 |
测量范围 |
-200~+500℃ |
-200~+500℃ |
-200~+500℃ |
-200~+500℃ |
精度等级 |
A级,B级 |
Ⅰ级,B级 |
A级,B级 |
A级,B级 |
测量端形式 |
单支,双支 |
单支,双支 |
单支,双支 |
单支,双支 |
接线方式 |
3线制或4线制 |
3线制或4线制 |
3线制或4线制 |
3线制或4线制 |
过程连接 |
卡套螺纹M12×1.5
M16×1.5
卡套法兰 |
卡套螺纹M12×1.5
M1×1.5
卡套法兰 |
卡套螺纹M12×1.5
M16×1.5
卡套法兰 |
卡套螺纹M12×1.5
M16×1.5
卡套法兰 |
插入长度 |
100,150,200,300
400,500,750,1000 |
100,150,200,300
400,500,750,1000 |
100,150,200,300
400,500,750,1000 |
100,150,200,300
400,500,750,1000 |
保护管材料质 |
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
接线盒材质 |
铸铝合金不锈钢 |
聚碳酸脂 |
聚碳酸脂 |
|
防护等级 |
IP65 |
IP54 |
IP54 |
IP54 |
电气出口 |
M20*1.5
1/2〞NPT |
|
|
|
附加选项 |
带一体化温度变送器 |
|
|
|
备注 |
1)带一体化温度变送器的型号后加B,例WRNK-230,订货时须注明测量范围 | |
