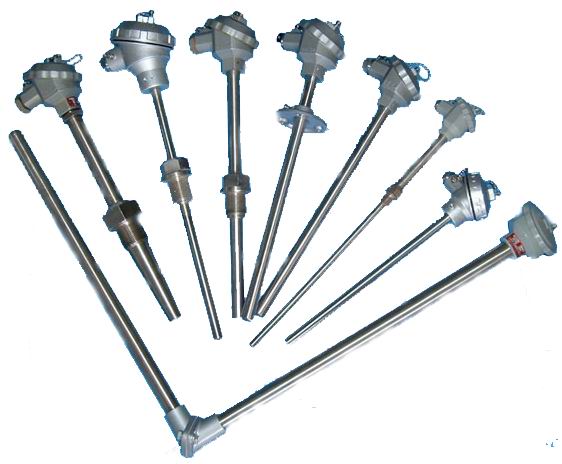

工业用装配式热电偶作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃~1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。 根据国家规定,我公司已经生产出符合IEC国际标准分度号的铂铑30-铂铑6、铂铑13-铂,铂铑10-铂、镍铬-镍硅、镍铬-铜镍四大类装配式、统一设计型热电偶。
产品说明
◆测温范围和准确度
注”t”为感温元件的实测温度
◆热响应时间 在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需的时间称为热响应时间,用T0.5表示.
◆热电偶公称压力 一般是指在室温情况下保护管所承受的静态外压而不破裂.实际上,容许工作压力不仅与保护管材料,直径壁厚有关,还与其结构形式,安装方法,置入深度及被测介质的流速和种类等有关.
◆热电偶最小置入深度 应不小于其保护管外径的8~10倍(特殊产品例外)
◆热电偶绝缘电阻(常温) 常温绝缘电阻的试验电压为直流500V±50V,测量常温绝缘电阻的大气条件为温度15~35℃,相对湿度45%,大气压力86~106Kpa. a, 对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ*m 即:Rr*L≥100MΩ*m L>1M 式中:Rr-热电偶长度,m b, 对于长度等于或不足1米的热电偶, 它的常温绝缘电阻值应小于100MΩ
◆上限温度绝缘电阻
热电偶类别 |
产品型号 |
分度号 |
测量范围℃ |
规格 |
热响应时间t0.5s |
直径
(mm) |
保护管材料 |
单支铂铑30-铂铑6 |
WRR-120 |
B
(LL-3)* |
0~1600 |
∮16 |
刚玉质 |
<150 |
WRR-121 |
∮25 |
<360 |
双支铂铑30-铂铑6 |
WRR2-120 |
∮16 |
<150 |
WRR2-121 |
∮25 |
<360 |
单支铂铑10-铂 |
WRP-120 |
S
(LB-3)* |
0~1300 |
∮16 |
高铝质 |
<150 |
WRP-121 |
∮25 |
<360 |
双支铂铑10-铂 |
WRP2-120 |
∮16 |
<150 |
WRP2-121 |
∮25 |
<360 |
单支镍铬-镍硅 |
WRN-122 |
K
(EU-3) |
0~1100 |
∮16 |
高铝质 |
<240 |
WRN-123 |
0~1200 |
双支镍铬-镍硅 |
WRN2-123 |
0~1100 |
∮20 |
单支铂铑30-铂铑6 |
WRR-130 |
B
(LL-2)* |
0~1600 |
∮16 |
刚玉质 |
<150 |
WRR-131 |
∮25 |
<360 |
双支铂铑30-铂铑6 |
WRR2-130 |
∮16 |
<150 |
WRR2-131 |
∮25 |
<360 |
单支铂铑10-铂 |
WRP-130 |
S
(LB-3)* |
0~1300 |
∮16 |
高铝质 |
<150 |
WRP-131 |
∮25 |
<360 |
双支铂铑10-铂 |
WRP2-130 |
∮16 |
<150 |
WRP2-131 |
∮25 |
<360 |
单支镍铬-镍硅 |
WRN-133 |
K
(EU-2) |
0~1200 |
∮20 |
高铝质 |
<240 |
双支镍铬-镍硅 |
WRN2-133 |
0~1100 | ◆型号表示 |
