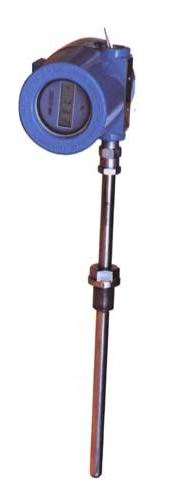

 应用
|
|
|
通常和显示仪表、记录仪表、电子计算机等配套使用，输出4～20mA。直接测量各种生产过程中的-200℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。 |
|
特点 |
|
|
●二线制输出4～20mA，抗干扰能力强；
●节省补偿导线及安装温度变送器费用；
●测量范围大；
●冷端温度自动补偿，非线性校正电路。 |
|
| 工作原理 |
|
| 隔爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰的温度传不到腔外，从而进行测温。热电偶（阻）生产的热电势（电阻）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4～20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。 |
| 主要技术参数 |
|
○产品执行标准
IEC584
IEC1515
IEC751
JB/T5518-91
JB/T7391-94
○测温范围及允差
●热电偶 |
|
|
|
一体化现场温度指示器(LCD) | |
| 型号 |
分度号 |
允许误差与偶材等级 |
| I级 |
II级 |
| 允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
| HR-WRNB |
K |
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
| HR-WRMB |
N |
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
| HR-WREB |
E |
±1.5℃
±0.004│t│ |
-40～+375
375～800 |
±1.5℃
±0.004│t│ |
-40～+333
333～900 |
| HR-WRFB |
J |
±1.5℃
±0.004│t│ |
-40～+375
375～750 |
±1.5℃
±0.004│t│ |
-40～+333
333～750 |
| HR-WRCB |
T |
±1.5℃
±0.004│t│ |
-40-～+125
125～350 |
±1℃
±0.0075│t│ |
-40～+333
133～350 |
| HR-WRPB |
S |
±1℃
±[1+0.003（t-1100）] |
0～+1100
1100～1600 |
±2.5℃
±0.0025│t│ |
0～600
600～1600 | |
| ●热电阻 |
|
|
型号 |
分度号 |
测温范围℃ |
精度等级 |
允许偏差 |
|
HR-WZPB
|
Pt100
|
-200～+500
|
A级 |
±(0.15+0.002|t|) |
|
B级 |
±(0.30+0.006|t|) |
|
HR-WZCB |
Cu50
Cu100 |
-50～+100 |
- |
±(0.30+0.005|t|) | |
注：t为感温元件实测温度绝对值
○输出信号：4～20mA，负载电阻250Ω，传输导线电阻100Ω。
○输出方法：二线制
○精度等级：
●温度变送器精度等级：0.1；0.2；0.5；
●显示器精度：模拟指示2.5级；数字显示1.0级。
○供电电源：24V.DC±10%
○防护等级：IP65
○防爆等级：
隔爆形：dIIBT4，dIICT5，dIICT6
本质安全形：iaIICT6
○绝缘电阻：
仪表输出接线端子与外壳之间的绝缘电阻应不小于50MΩ。
○热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响时间；
当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间。
○基本误差
仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。 |
| 工作环境 |
|
|
安装场所等级 |
温度℃ |
相对湿度% |
大气压KPa |
|
Cx1 |
-25～+55 |
5～95
|
86～106
|
|
Cx2 |
-25～+70 |
|
Cx3 |
-40～+80 | |
○支撑管长度确定
温度变送器的工作温度由支撑管所造成的壳体升温同环境温度之和。支撑管所造成的壳体升温见下图： |
| 取证一览表 |
|
|
防爆级别 |
防爆证号 |
认证机构 |
|
dⅡB T4 |
GYB97151 |
NEPSI |
|
dⅡB T4 |
GYB97152 |
NEPSI |
|
dⅡC T4 |
GYB97203 |
NEPSI |
|
dⅡB T5 |
GYB97204 |
NEPSI |
|
iaⅡCT6 |
GYB99412 |
NEPSI |
|
iaⅡCT6 |
GYB99413 |
NEPSI | |
| 注:NEPSI防爆认证系国家级仪器仪表防爆安全监督检验站 |
|
|
仪表接线方式 |
|
|
|
| 本质安全式接线示意 |
|
|
|
|
接线盒方式 |
|
|
|
| 带显示接线盒结构示意 |
|
|
| 型号命名方法 |
| HR-W |
温度仪表 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 类别 |
|
R
Z |
热电偶
热电阻 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
感温元件材料 分度号 |
|
M
N
E
F
C
P
Q
R |
镍铬硅-镍硅 N
镍铬-镍硅 K
镍铬-铜镍 E
铁-铜镍 J
铜-铜镍 T
铂铑10-铂 S
铂铑13-铂 R
铂铑30-铂6 B |
P
C |
铂 Pt100
铜 Cu50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B |
温度变送器 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 安装固定形式 |
|
1
2
3
4
5
6
|
无固定装置
固定螺纹
活动法兰
固定法兰
活络管接头式
固定螺纹锥形式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
接线盒形式 |
|
4 |
防爆式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
保护管直径 |
|
0
1 |
Φ16
Φ12 |
|
|
|
|
|
|
|
|
|
| |
工作端形式 |
|
G |
变截面 |
|
|
|
|
|
|
|
| |
显示方式 |
|
N
S |
不带表头显示
数字显示(LCD液晶显示) |
|
|
|
|
| |
|
|
HR-W |
R |
N |
B |
-- |
2 |
4 |
0 |
G |
S |
|
典型型号示例 | |
| 选型须知 |
1)型号
2)分度号
3)防爆等级
4)热电偶（阻）精度等级
5)温度变送器（显示器）精度等级
6)安装固定形式
7)保护管材质
8)长度或插入深度
例A：带温度变送器防爆热电偶，K型，固定螺纹M27×2，防爆等级dIIBT4级，温度变送器精度等级0.5，保护管316L，长度450mm，插入深度300mm。HR-WRNB-240，L=450×300，dⅡBT4，温度变送器0.5级， 保护管316L，螺纹M27×2。 |
|
|
